Montagem Dobsoniana para telescópios.
Lista de materiais:
- MDF com espessura de 19mm.
- MDF com espessura de 15mm.
- Madeira 50 x60x600mm conforme disponibilidade.
- Parafusos para madeira 4×40.
- 04 Rolamentos cod 6001 espessura 8mm,diâmetro interno 12mm,diâmetro externo 28mm.
- 04 rolamentos cod zz 608 espessura 7mm,diâmetro interno 8mm,diâmetro externo 22mm.
- Furadeira.
- Serra.
- Brocas 2mm,6,5mm,7mm,8mm,12mm.
- Chapa de aço 5×20.
- Parafusos M6.
- Parafuso M8.
- Manipulo M8x60.
Esta montagem é para telescópio que usam tubo de 200mm de diâmetro externo.
Mãos à obra!

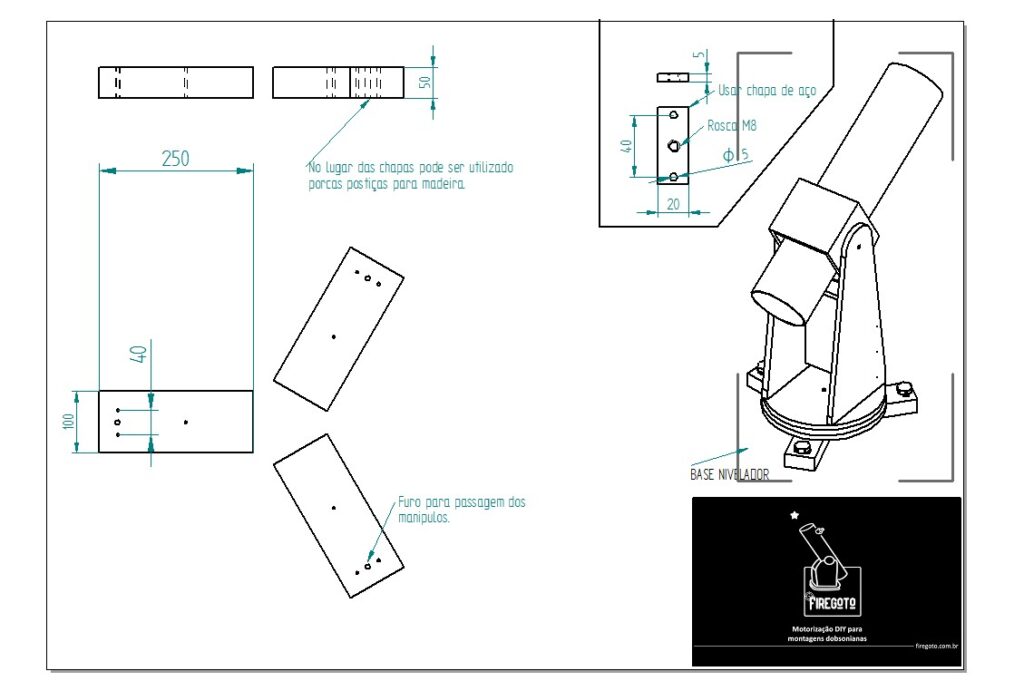

Iniciamos fazendo a base de nivelamento conforme desenho acima em madeira com 50mm de espessura e 100mm de largura podendo variar as medidas conforme material disponível.
A chapa de aço deve ter um furo com rosca M8 conforme indicado no desenho.
A chapa de aço pode ser barra chata, será parafusada onde está indicado furos para passagem das roscas dos manípulos.
Também pode ser utilizado porca postiça para madeira no lugar das chapas.
Essa rosca pode ser feita em uma tornearia ou pode ser usado uma porca M8 soldada.
Nela será parafusado os manípulos para nivelamento.
Esta chapa pode ser parafusada na parte superior ou inferior da base seguindo as medidas dos furos de fixação.
Está base servirá para apoiar todo o peso do telescópio e como pista dos rolamentos.
Utilize MDF 19mm.
Faça o furo central de 6,5mm para passagem do parafuso M6.
Furos indicados no desenho é para posição dos parafusos de fixação do disco.

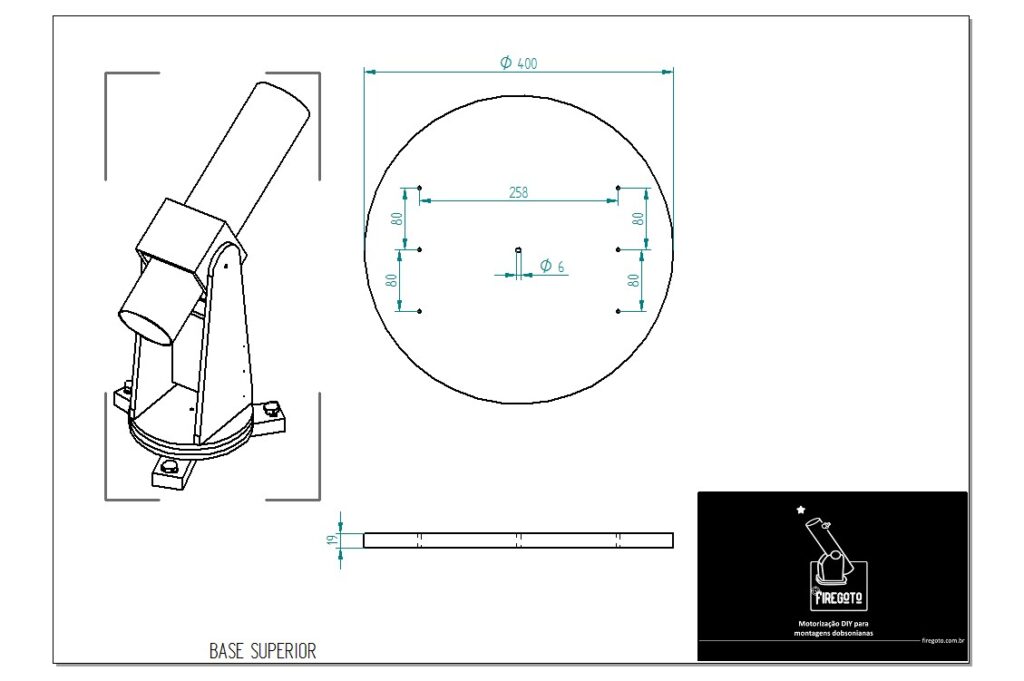

Faremos o disco com MDF de 19 mm com um furo central de 6mm para passagem de um parrafuso M6.
Esse disco vai servir de base para as duas colunas que vão sustentar o telescópio.

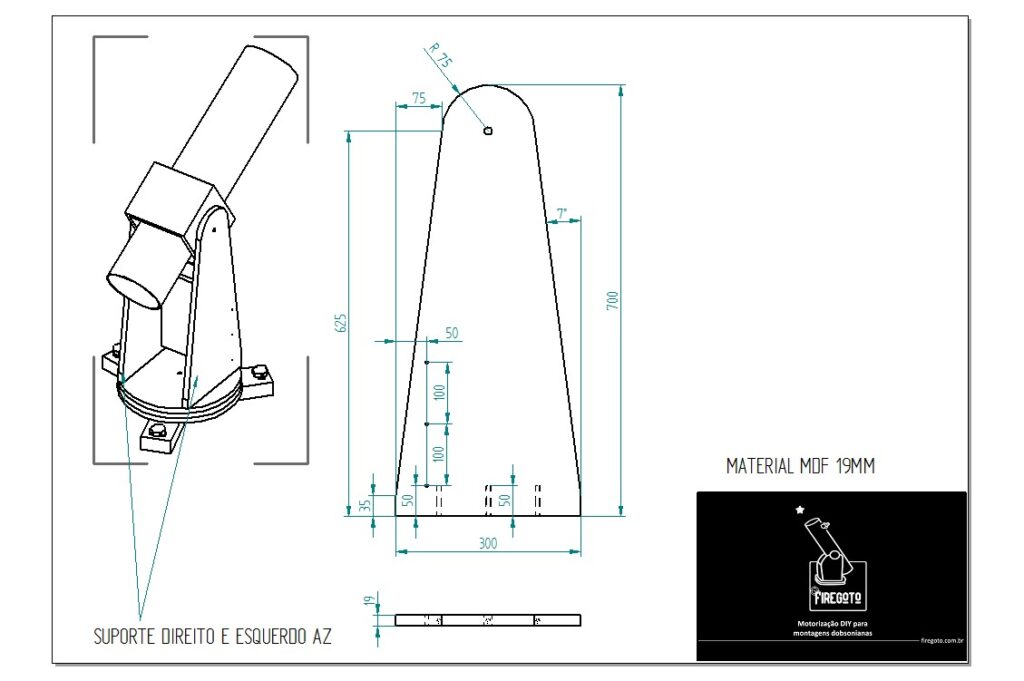

Faremos os dois suportes para sustentar o telescópio em MDF 19mm.
Observe o desenho para saber como fixar os suportes no disco.
Mantenha a montagem bem centralizada sobre o disco e a distância dos suportes vai depender da caixa do OTA.
Para OTA com tubos com diâmetro menor vai mudar a medida entre os suportes.

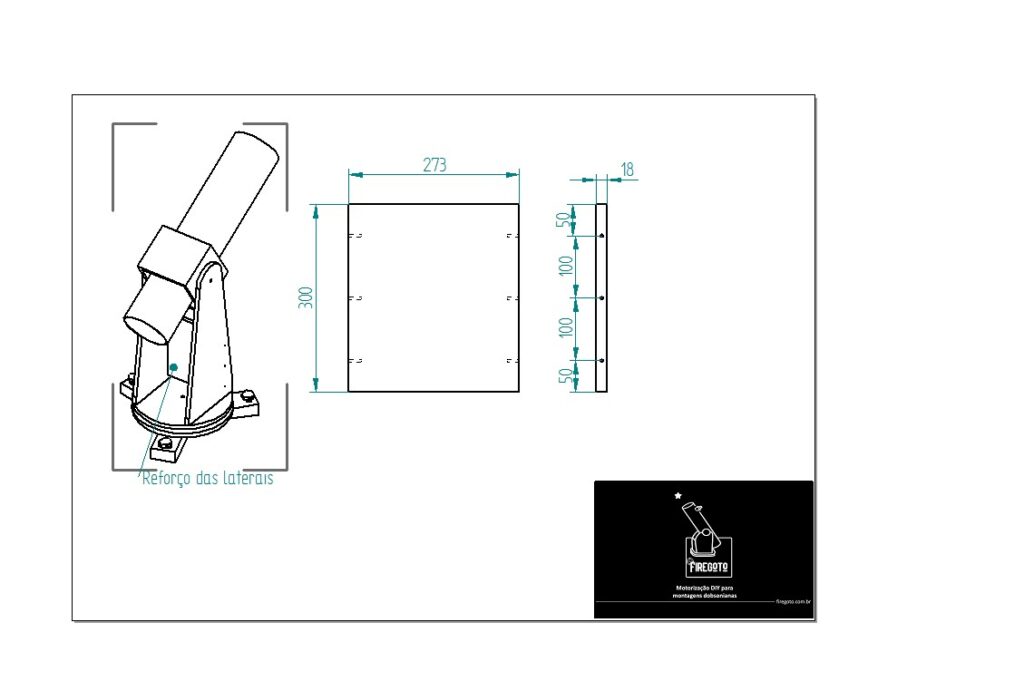

Essa peça é para manter os dois suportes unidos e melhorar a estabilidade da montagem.
Observe o desenho para saber como fixar.
A largura vai depender da caixa do OTA.
Use MDF de 15 a 19 mm.

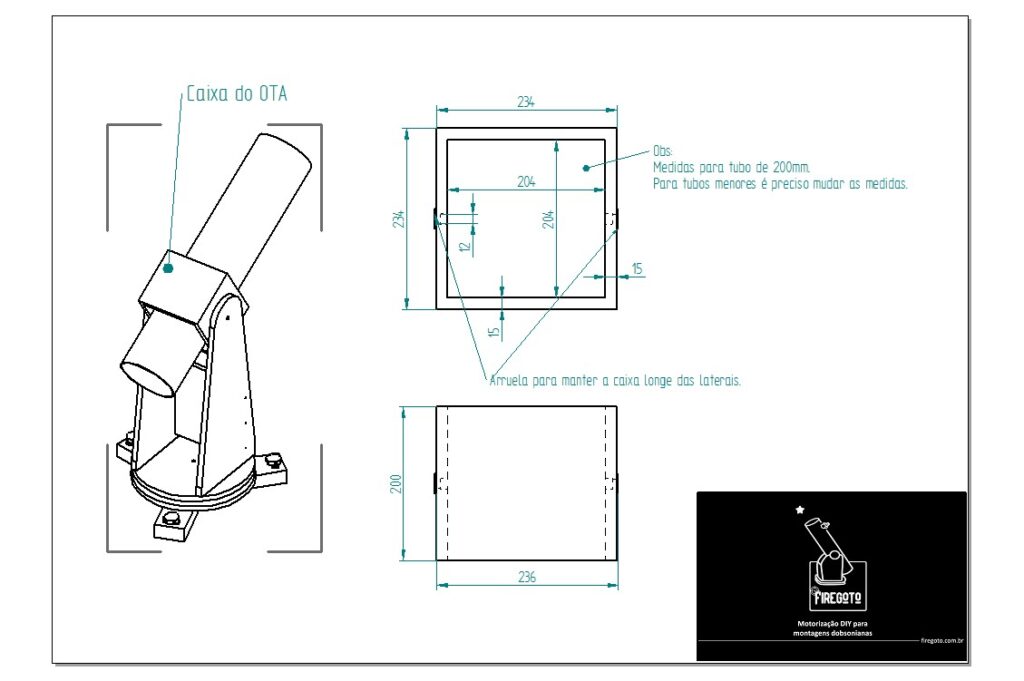

Finalmente faremos a caixa do OTA.
Utilize MDF de 15mm.
As arruelas indicadas no desenho são para manter a caixa longe das laterais.
Utilize teflon com 2,5mm de expessura.
Esta caixa é para tubos de 200mm e se for utilizar tubos menores ou maiores será necessário alterar a medida da caixa e a distância de fixação dos suportes e a largura do reforço das laterais.
Considerações finais.
Este projeto visa ajudar os que querem fazer sua montagem deixando ele preparada para motorização ou apenas para uso de forma manual.
Esse projeto pode ser usado e ou modificado por qualquer pessoa não sendo necessário autorização pelo desenvolvedor.
Obrigado!
FireGoto motorização para telescópio.
Segue abaixo o projeto .
