Modelo de Bahtinov feitos em casa

Esse é um artigo traduzido do site http://www.deepskywatch.com/Articles/make-bahtinov-mask.html

Fiz a tradução dele pois me ajudou muito a trabalhar com o focalizador.

Introdução

Máscara de Bahtinov caseira em um newtoniano de 8 polegadas.

A máscara de focalização foi inventada por Pavel Bahtinov e é considerada a ferramenta mais fácil, rápida e precisa para a focagem manual. Durante o procedimento de focalização, a máscara é colocada na frente da abertura do telescópio e, em seguida, o telescópio deve ser apontado para uma estrela brilhante. A máscara de Bahtinov produz 3 pontas de difração: duas delas têm a forma de "X" e outra ponta a cruza, formando "Ж". O pico central se move para a esquerda ou direita (em relação aos pontos diagonais "X") de acordo com a posição do foco.  Quando o foco preciso é alcançado - o padrão se torna simétrico.

Imagem de estrela produzida pela máscara de Bahtinov em diferentes posições de foco

Este método é muito sensível, uma vez que o deslocamento dos picos de difração é aparente mesmo com a menor mudança de foco pode ter resultados horríveis no foco. Também pode ser usado enquanto focaliza lentes de câmera "normais" para astrofotografia. Ao focar manualmente - na minha opinião o método de Bahtinov é superior à leitura do valor FWHM, porque o cérebro humano interpreta a forma geométrica muito mais rápido do que um valor numérico (especialmente enquanto muda constantemente devido à turbulência atmosférica). A máscara de Bahtinov também é superior à máscara de "Hartmann", sua predecessora, porém é mais complicada de fazer.

Modelos de PDF para impressão

Eu gerei modelos de PDF imprimíveis para as aberturas de telescópio mais populares usando o gerador de máscara de bahtinov original do site "Astrojargon"(não está mais disponível). Você deve usar Adobe PDF ou um software semelhante para impressão. Nas configurações da impressora, certifique-se de selecionar o tamanho de página correto (A3 ou A4), resolução de 600 dpi e definir a escala para 100% (ou selecione "tamanho real"). Observe que, para aberturas maiores, você precisará imprimir um "mosaico" de várias páginas e, em seguida, conectá-los. Cada página tem sobreposição de 1 polegada e marcações que indicam como conectar cada peça.

Fazendo a Máscara

As formas mais elegantes de construir a máscara são o corte a laser, CNC ou mesmo a impressão 3D. Também li relatórios sobre como imprimir a máscara em papel com uma impressora a laser e depois transferi-la para um vidro usando um ferro quente - método adequado para fazer uma pequena máscara para DSLR ou um refrator.
Eu fiz a máscara para meu refletor de 8 "usando materiais normalmente disponíveis em uma loja de material de escritório.

Ferramentas e materiais necessários:

• Aglutinante feito de plástico fino e duro (não deve ser transparente)-Utilize aquelas contracapas de encadernação para diâmetros que permitem)
• Estilete e uma tesoura
• Cola de contato
• Régua e um marcador
• Impressora (A3 se possível para telescópios maiores)

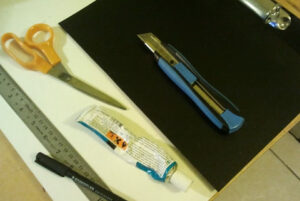

Materiais necessários para confecção da máscara para 8 pol.

O primeiro passo foi imprimir a máscara - você pode usar os modelos fornecidos ou usar o gerador de máscara bahtinov original e, em seguida, imprimi-lo (qualquer navegador moderno pode abrir o arquivo .svg gerado, mas o chrome funciona melhor). No meu caso, tive que imprimir a máscara em duas páginas.

Em seguida, cortei a metade do fichário de plástico e coloquei nele minha máscara impressa. Usei uma fita adesiva, certificando-me de que esteja lisa e segura no lugar. É importante manter as linhas retas e paralelas (para garantir que os picos de difração sejam brilhantes e finos)

Em seguida, a tarefa chata - cortar o plástico. Fiz isso colocando uma régua de metal sobre cada fenda e passando várias vezes em cada borda, sem aplicar muita pressão.

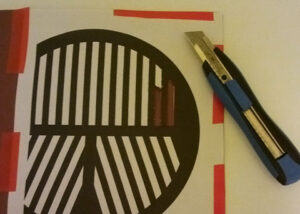

Cortando as fendas

Depois que os slots foram cortados e o papel removido - a máscara fica assim:

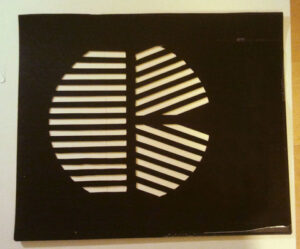

Recorte completo no plástico

O próximo passo foi medir o diâmetro externo do telescópio e desenhar um círculo no plástico. Em seguida, recortei a máscara com uma tesoura, deixando 12 pequenas seções retangulares ao redor do círculo. Essas seções devem ser dobradas 90 ° para dentro após o corte:

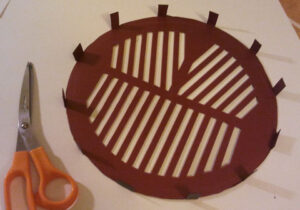

Pontos para montagem do anel

Então cortei algumas tiras de plástico, para encaixar nesses 12 recortes (2,5cm de largura no meu caso). Colei as tiras nas seções dobradas usando cola de contato. Você deve seguir as instruções escritas no tubo de cola, que geralmente dizem para você espalhar a cola em ambas as superfícies e depois deixá-la secar por 10-15 minutos antes de uni-las:

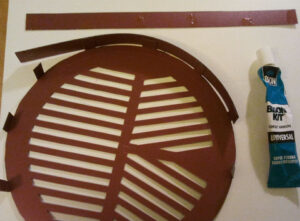

Colando o anel de apoio

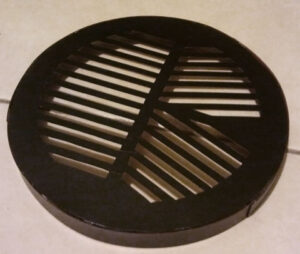

O resultado final: uma máscara Bahtinov completa

Outra dica é deixar o diâmetro interno da máscara um pouco maior do que o necessário (3-4 mm) e adicionar uma fita espessa e macia em seu interior - desta forma a máscara será mantida no lugar com muito mais firmeza.
